电源类产品
微弧氧化电源
时间:2020-05-09 11:52:25
来源:金创立科技
浏览次数:
联叠加单
/
双极全逆变脉冲处理器
第五代微弧氧化电源
我司的并联叠加单/双极全逆变脉冲电源系统为国内首创(注:我们的第五代并联叠加全逆变电源已有3年的使用历史,在西安、湖南、江苏均有并联生产线。)
我公司微弧氧化线主要特性
:
该电源专用于铝、镁、钛及合金材料表面微弧氧化处理。具有第四代全逆变电源的所有先进特征,同时,该电源可并联可分拆使用,设备故障率低(IGBT和充放电电容单机电流小,启停过程不易发生炸机、断路等故障),能耗小(比单机能耗小10%以上),方便并线、维护维修。
(1)显著降低电量消耗:按输出功率分级启动,系统内耗低;小功率器件电流上升快;功率因数高,运行成本低,相同峰值电流下电耗水平降为传统的40%左右;
(2)组成该新型电源的所有基本输出单元可任意正、反向输出,构成比例可调控的双极性脉冲电源。
(3)随产能增加,后续通过增加单元模块扩大生产能力容易实现;
•
控制方式:触摸屏
+PLC
控制,具有手动控制、近地控制、远程通讯控制功能。
•
显示:输出电压、电流值、频率、占空比、故障显示
,
实时观察工艺曲线
•
工作模式:恒压、恒流
•
输入电压:三相四线~
380V 50HZ
输入容量:不低于
70KVA/
台
•
输出电压:
脉冲电压
80-750V
,输出电流:
输出脉冲电流
0-2500A
连续可调,最大平均电流
100A/
台;并联后
=100*N
;
•
脉冲频率:
100~2000HZ
连续可调
脉冲宽度:
50-500us
连续可调;
占空比:
5-80%
连续可调,工作时间
:微弧氧化处理时间
0-999
分钟连续可调,处理完毕报警提示
•
电源冷却方式:电源内部的功率器件采用水冷或风冷方式
•
调节方式:恒压、恒流、恒功率
•
其他:电源系统操作简单,工艺参数设定修改方便,显示直观,
过流、过压、短路、缺相、过热等多种保护及声光报警功能;具有打印功能;
•
质保
质保期一年
•
主体功能:
该电源均用大功率进口
IGBT
设计制作,全开关逆变电路;
•
1.
主控器由
DSP
数字芯片设计编程,实现彩色触摸屏显示与操作,自由实现控制下游电源,一台主控器最多可同时控制
8
台电源;
•
2.
被控电源均有独立的显示与控制系统(可独立单独运行),彩色触摸屏操作,并选择接受主控器的控制与操作;
•
3.
被控电源:风冷,加装感温探头,防止温差
被控电源:风冷,加装感温探头,防止温差过大;
•
4.
被控电源采用高频逆变方式工作,输出级用被控电源采用高频逆变方式工作,输出级用率大功率
IGBT
管作斩波管;
•
5.
合并后机柜尺寸:高
2000
,宽
900
,深
900
(实际交货尺寸为准)
•
6.
被控电源也可多台组合(并联)使用,总功率
=
单台功率
*
台数;
•
7.RS485

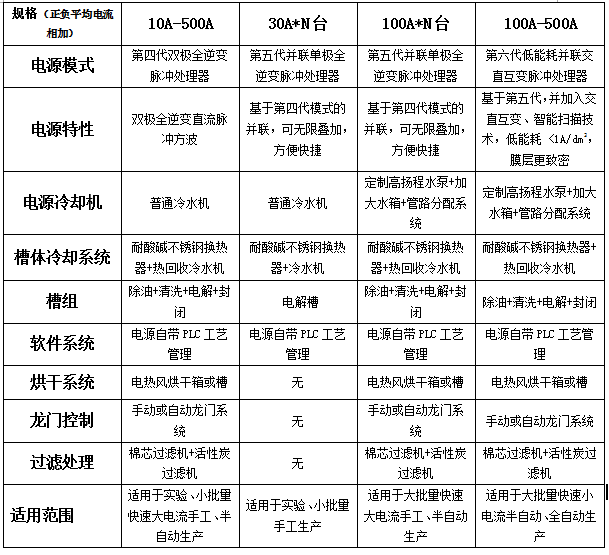

型号有:30A、100A两种。型号根据正相输出的平均电流,其中输出电流除以2-5A代表每批次的加工量。
